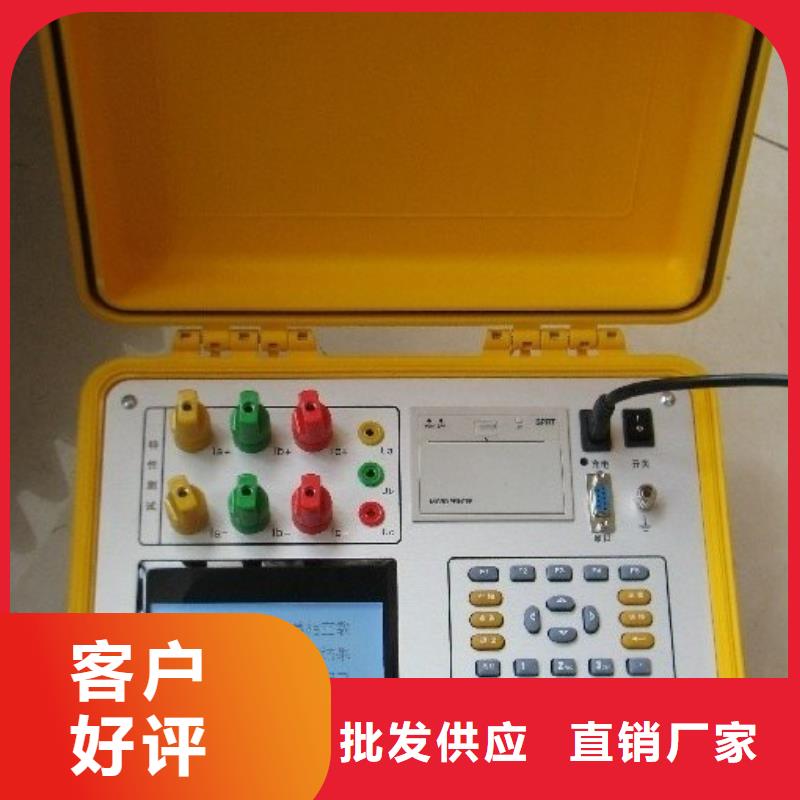

浙江衢州变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电, 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；?　测量参数：材质分析仪对干式变压器进行外形尺度的测量。

浙江衢州变压器容量特性测试仪三相空载正确设置了特性参数后，再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的，要经过PT或CT来测量变压器的空载损耗，在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后，在低压侧施加额定电压值，比如低压侧电压为0.4KV，则接通三相可调交流电源到400V左右，点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后再次点击界面按键，或者直接按外部按键‘确认’按键，测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率，以及校正后的空载电流百分比Io％、校正后的空载损耗（非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度，变压器的A、B、C各相做单相短路试验时，施加于测试电路的电流必须大于50％额定电流。b)正确设置了特性参数后，再进行单相短路的测试功能c)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。d)测量步骤步，黄色测试钳子夹在变压器高压侧的A相接线柱，红色测试钳子夹在变压器高压侧的B相接线柱；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相交流电源，施加于测试电路的电流必须大于50％额定电流。点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后按‘A相测试’键此时完成A相测试。第二步，黄色测试钳子夹在变压器高压侧的B相接线柱，红色测试钳子夹在变压器高压侧的C相接线柱；接通单相交流电源，待数值稳定后按‘B相测试’键此时完成B相测试。第三步，黄色测试钳子夹在变压器高压侧的C相接线柱，红色测试钳子夹在变压器高压侧的A相接线柱；接通单相交流电源，待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。
