非线性电阻测试仪、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；如图1所示图12、打开电源开关，仪器软件启动完成进入测试界面后进入测量选项。3、按照消谐器类型进行测试，先选择要测试的电流档位，再根据仪器右侧菜单选择“自动”或“手动”模式，点击“启动”完成测试；如选择“手动”模式，则需要点击“↑增加”或“↓减小”手动调节电压。4、启动设备后，设备对消谐器施加试验电压，当通过消谐器的电流等于试验值时，测量工频电流（峰值/2）下的电压 U（峰值/√2）值。电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，仪器自动测试所选电流档对应的电压值绘制伏安特性曲线。5、打印结果：点击“打印”按钮，打印机将自动输出本次测试结果。六、消谐电阻器主要电气性能参数表技术参数系统标称电压 10kV（6kV） 35kV（20kV）工频电流1mA（峰值/ 2）下电压U 1mA（峰值/ 2）V 280～350 800～1000工频电流10mA（峰值/ 2）下电压U 10mA（峰值/ 2）V 800～1000 2000～2500直流电流 1mA 下的直流电压 280～350 800～1000直流电流 10mA 下的直流电压 800～1000 2000～2500非线性系数 α 0.3～0.45 0.25～0.40工频放电电压a 下限 1500 3000上限 2200 4000a工频放电电压仅适用于并联限压间隙的碳化硅消谐器。备注：非线性系数计算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事项1、在测试状态下仪器有高压输出，禁止接触被测试品。2、一定要在断电情况下，更换测试件，进行下一组测试。 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪

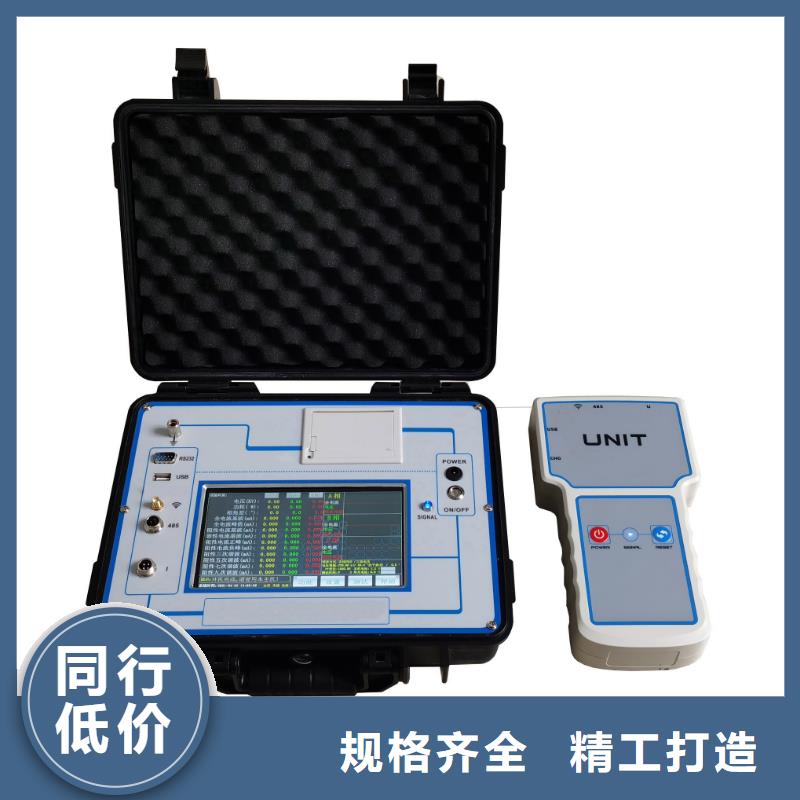

非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。

非线性电阻测试仪是可用于测量晶闸管的VDRM、VRRM、IDRM、IRRM以及二极管的VRRM、IRRM参数以及其它半导体器件的相关参数测试的专业设备。它的测试方法符合GB/JB/T7626-94标准。该测试台具有漏电流自动保护功能，过电压自动保护功能。阻断电压和漏电流均采用数字表显示，读数准确、直观。二、技术性能技术参数：2.1. 输出峰值电压：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．输出峰值漏电流：低档0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保护电流：0.02-100mA ±5%.2.4. 输出测试频率： 50HZ或5HZ 切换方式:手动2.5. 连接示波器接口： V （1000:1）（电压），电流 I 2.6. 可切换正反向测试2.7. 电压调节方式：手动2.8. 漏电流量程换挡：手动：低挡0.001-1mA、1-100mA2.9. 保护漏电流设定方式：手动2.10.测试方式：单次测量三、使用环境条件：3.1. 环境温度： 5—35℃3.2． 相对湿度： 20%-70%3.3. 大气压力： 86Kpa —106Kpa3.4. 电网电压： 单相220V±10%无严重谐波3.5． 电网频率： 50Hz±1Hz四、适用功能介绍：本测试台主要用于二极管、晶闸管伏安特性的测试。五、面板说明1、 电 压：显示输出峰值电压2、 漏电流：显示在相应峰值电压下的器件电流值3、 V：连接示波器，检测输出电压波形,比例为1000:1;与I同时使用可观 查伏安特性曲线;4、 I: 连接示波器，检测测试时电流波形;5、 输出A：用来连接被测元件的阳极;正向测试时将输出高压;6、 输出k：用来连接被测元件的阴极;反向测试时将输出高压;7、 保护设定之红色按扭：按住时漏电流表可显示漏电流设定值;8、 保护设定之灰色旋扭：用来调节保护漏电流的大小;9、 保护：漏电流/电压过载保护时亮灯，同时切断主电路，表头恢复“0.00”显示，无输出电压及电流；10、复位：当漏电流/电压过载保护时，此时“电压调节”旋钮必须置于零位;按一下“复位”可恢复主电路接通，11、电源：测试台总电源开关12、换向：控制选择正/反向操作13、测量：轻按下去,指示灯亮，测量电路接通,可实施测量操作;14、电压调节：调节输出电压，逆时针旋到底为零位；15、频率选择：输出测量频率选择5HZ或50HZ；16、电流换挡：低档，量程0.001-1 mA;量程1-100 m消谐器交流特性测试仪消谐器特性测试仪消谐器测试仪消谐电阻器参数测量仪电压器消谐电阻器测试仪消谐电阻器分析仪 互感器消谐电阻器测试仪消谐器交流参数检测仪过电压保护器测试仪过压保护器测试仪非线性电阻测试仪
