铸铁闸门扇形闸门工艺精细质保长久

更新时间：2025-07-26 02:25:01 ip归属地：衡水，天气：多云，温度：26-35 浏览次数:5 公司名称：耀禹水利机械厂(衡水市武强县分公司)

以下是:衡水市武强县铸铁闸门扇形闸门工艺精细质保长久的产品参数

产品参数
产品价格	批发/套
发货期限	当天
供货总量	58
运费说明	电联
产品名称	铸铁闸门
范围	铸铁闸门扇形闸门供应范围覆盖河北省、衡水市、武强县、桃城区、枣强县、武邑县、饶阳县、安平县、故城县、景县、阜城县、冀州区、深州市等区域。

以下是:衡水市武强县铸铁闸门扇形闸门工艺精细质保长久的图文视频

【拍门、启闭机、铸铁闸门】持续拓展产品矩阵，现有景县双向止水闸门、安平卷扬式启闭机、饶阳斜拉式启闭机、桃城液压钢坝、阜城插板铸铁闸门、故城回转式除污机等，满足不同场景需求。铸铁闸门扇形闸门工艺精细质保长久,耀禹水利机械厂(衡水市武强县分公司)hksl1517-50为您提供铸铁闸门扇形闸门工艺精细质保长久的资讯,联系人:张经理,电话:【0318-6662277】、【13785833688】,供应服务范围覆盖河北省、衡水市、武强县、桃城区、枣强县、武邑县、饶阳县、安平县、故城县、景县、阜城县、冀州区、深州市。河北省,衡水市,武强县武强县，隶属于河北省衡水市，位于河北省东南部。南临衡水，北通京津，东接沧州，西近石家庄，武强县总面积445平方千米。武强县境内滏阳河、滹沱河穿境而过，石黄高速和307国道横贯东西，属温带季风气候，无霜期为185天，年平均降水量在554毫米左右。截至2021年末，武强县户籍人口为206550人。

我们的现场实拍视频将带您走进铸铁闸门扇形闸门工艺精细质保长久产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

以下是:衡水武强铸铁闸门扇形闸门工艺精细质保长久的图文介绍

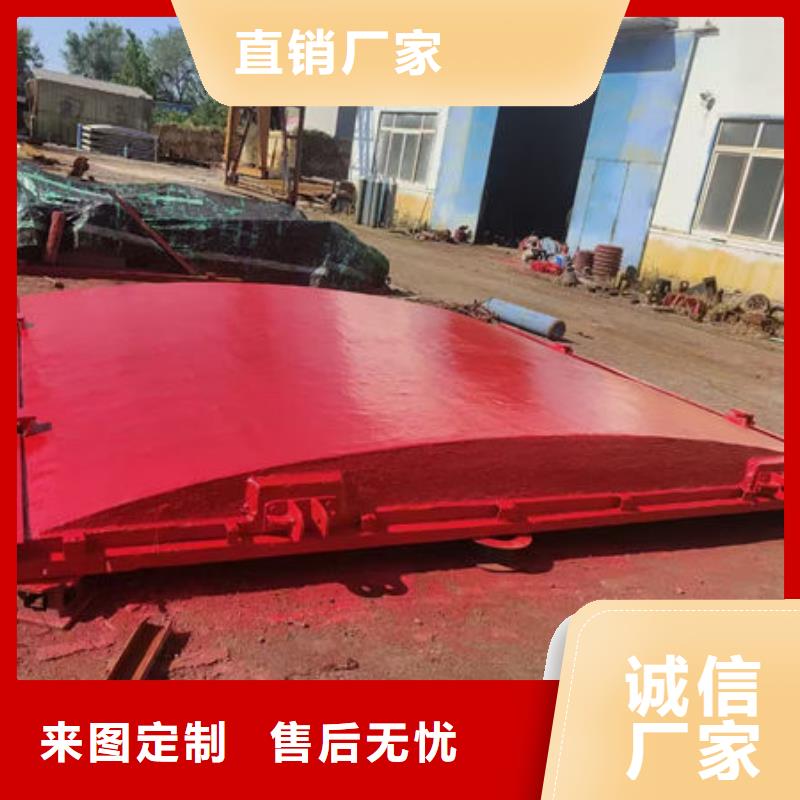

铸铁闸门扇形闸门工艺精细质保长久

启闭形式手电两用启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3相380V 工作制间歇运行二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构（1）、门框由优质铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。（2）、门体为整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间。门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线，吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。（3）、门体、门框按工作水头设计，其抗拉、抗压、抗剪强度的系数为5，传动丝杆的导向支撑间距与丝杆半径之比（柔度）不大于200。（4）、门体、门框在厚度上留出2mm的腐蚀裕度，门体与门框导向槽间隙小于1.6mm。（5）、导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。（6）、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。 (7)、密封面：闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。密封条采用铜合金经精密加工，密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂，以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置，保证闸门关闭时，闸板与闸框的密封面紧密接触，闸框密封座与闸板密封座间隙小于0.1mm，闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。 (8)、丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，阀杆按工作开闭力设计，其抗拉、抗压、抗剪强度的系数为不小于5，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。（9）轴导架：轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架可在两个方向进行调节，稳固丝杆的正常运行。（10）、所有铸铁部件经过时效处理或高温回火处理，重要零部件采用树脂砂造型工艺。（11）闸门的安装方式采用预埋钢板安装方式，预埋钢板与安装螺栓焊接后进行二次浇灌，使整个闸门安装牢固，不会预埋钢板处产生漏水现象。（12）闸门安装在墙壁上，为附壁式安装形式。门板一般设于迎水面，

铸铁闸门扇形闸门工艺精细质保长久

耀禹水利机械厂(衡水市武强县分公司)是集底轴液压闸门研究、生产、销售于一体的综合性企业。我公司资金雄厚，工艺齐全、设备精良、生产设备先进，检测手段完善，有一套完整的设计、生产、检验体系。并拥有一批高素质科技人员。公司的产品有底轴液压闸门等，已达30多个系列、1000多个规格。公司在国内设有100多个销售网点，具有完备的销售网络。

铸铁闸门扇形闸门工艺精细质保长久

概述合金铸铁平面滑动闸门是我公司主导产品之一，它在结构上采用了机械加工基础结合人工研磨止水面，止水效果显著。闸门结构合理，便于安装，操作简便灵活，便于管理，耐锈蚀，是中小型水工建筑物中理想的平面闸门。

我公司也可以根据用户要求材质采用多种合金材料，其耐磨耐蚀性能更佳。

铸铁闸门扇形闸门工艺精细质保长久

主题内容与适用范围本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于供水、排水工程用的铸铁制闸门。引用标准 GB 1176 铸造铜合金技术条件 GB 1220 不锈钢棒 GB 4216.2 2.5巴灰铸铁管法兰尺寸 GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸 GB 4216.10 灰铸铁管法兰及垫片技术条件 GB 6414 铸件尺寸公差 GB 9439 灰铸铁件 YB 3211 涂漆通用技术条件 YB 3214 包装通用技术条件 @产品分类 1 产品标记 □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z； □——门杆形式M(明杆式)，A(暗杆式)； □——安装方式Q(墙式)，G(墙管式)； □——闸孔形状Y(圆形)，F(方形)，J(矩形)； □——闸孔尺寸。 2 标记示例 a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300 b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450 3 闸孔规格闸孔规格见表1 注：1)该规格不适用墙管式闸门 4 基本参数基本参数见表2 5 闸门基本形式圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。图1 圆形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母图2 方形或矩形闸门基本形式 1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母

铸铁闸门扇形闸门工艺精细质保长久

LQ型螺杆式启闭机使用说明书

一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计而定。二、安装调试：（1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。

铸铁闸门扇形闸门工艺精细质保长久

点击查看耀禹水利机械厂(衡水市武强县分公司)的【产品相册库】以及我们的【产品视频库】

选购铸铁闸门扇形闸门工艺精细质保长久来衡水市武强县找耀禹水利机械厂(衡水市武强县分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:张经理-【13785833688】,地址:[冀州区西王镇工业区]。
